उत्पाद विवरण

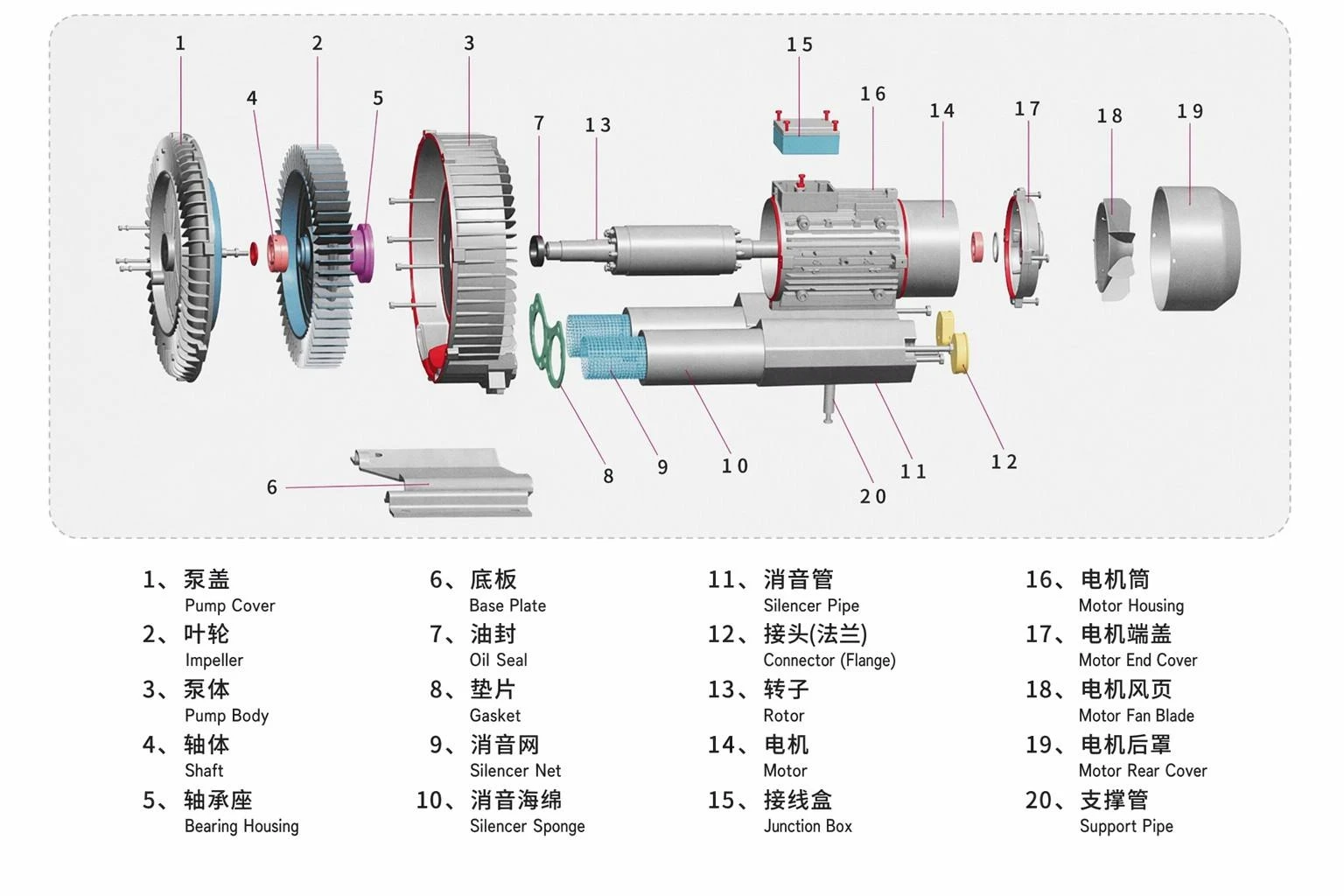

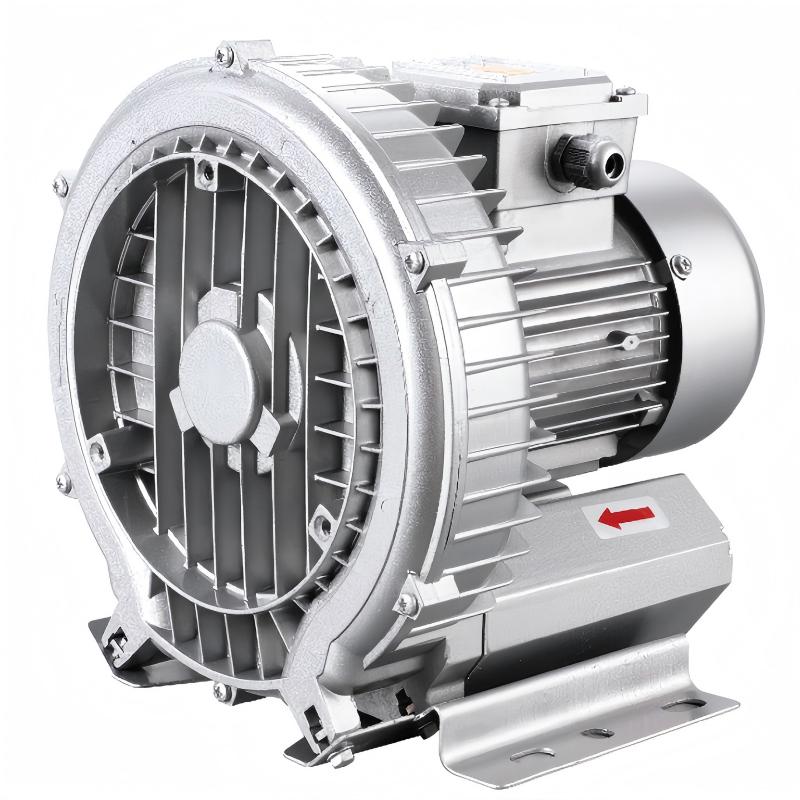

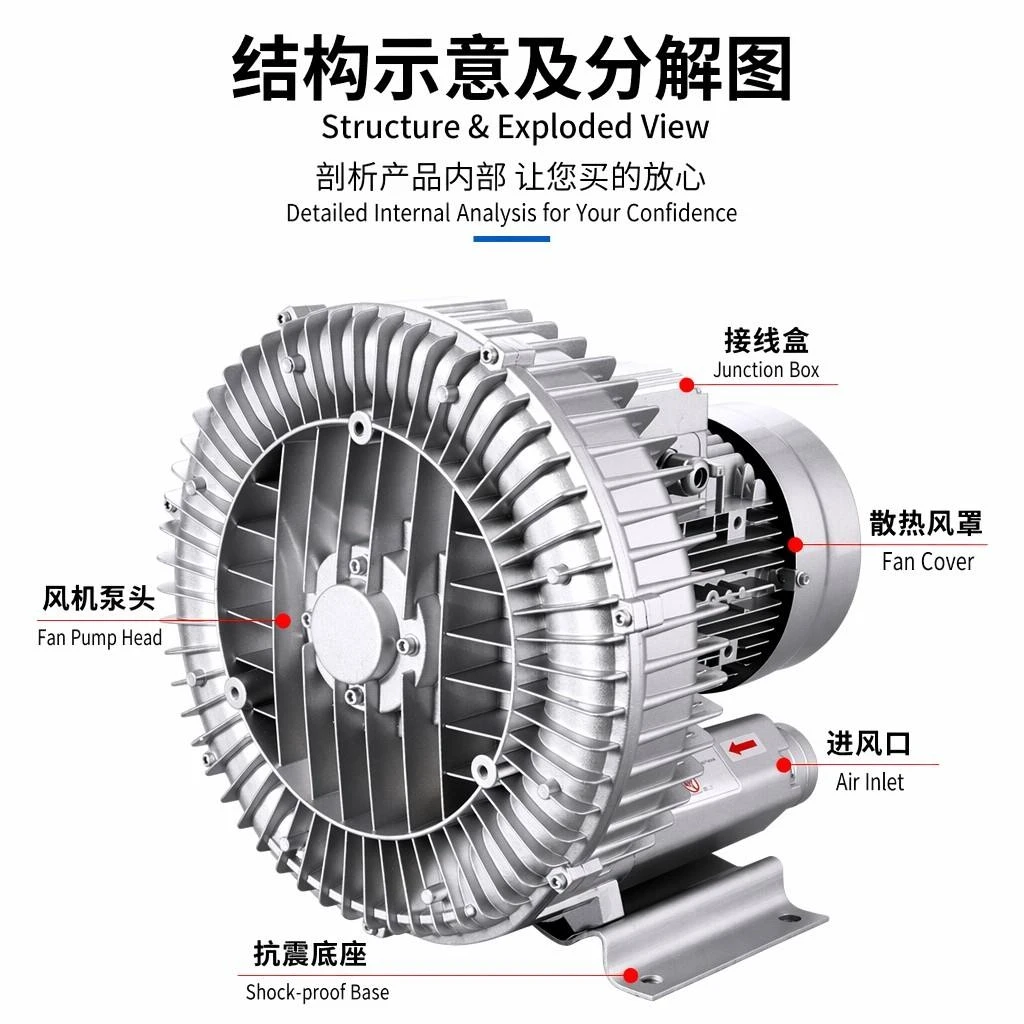

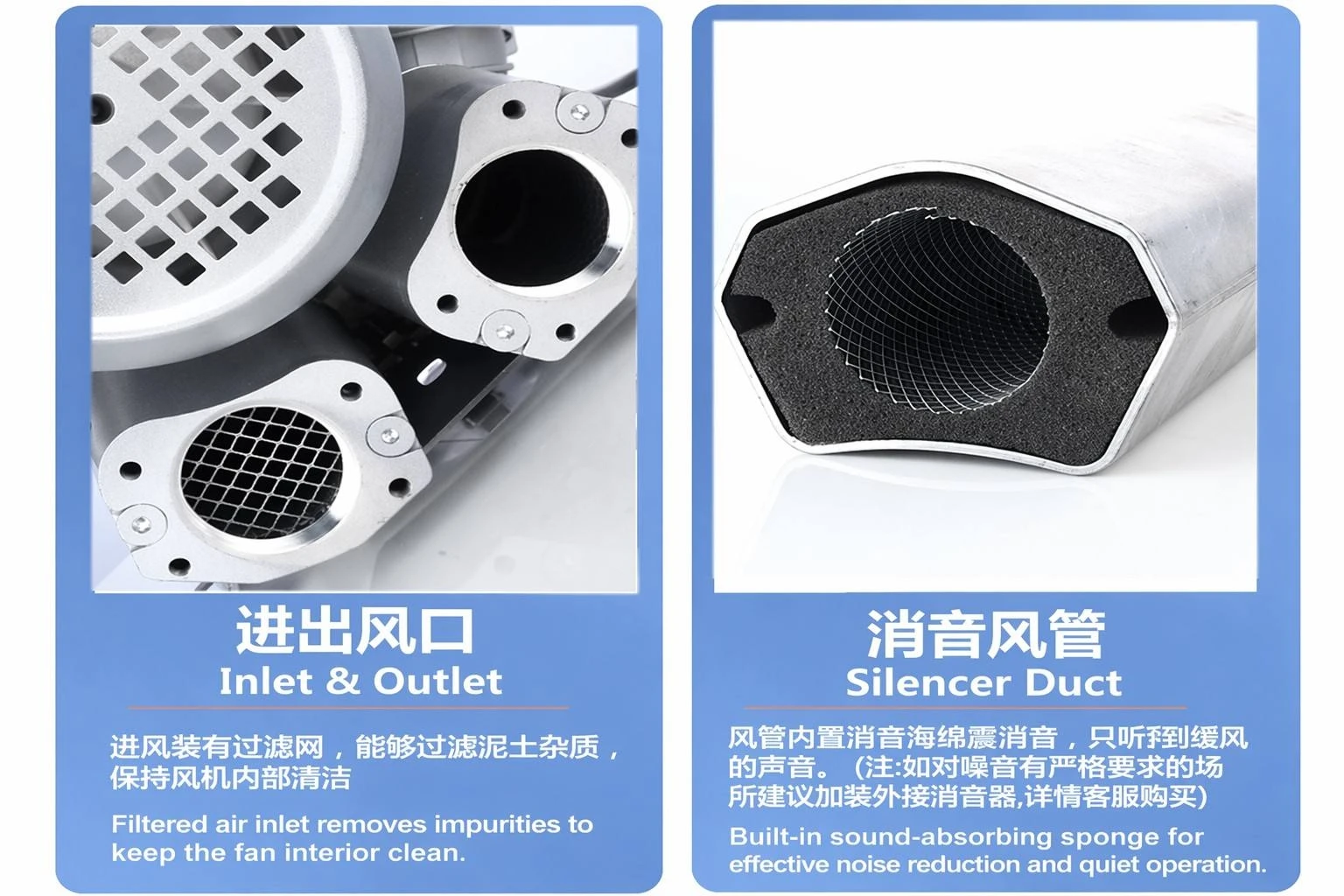

ऑयल फ्री सिंगल स्टेज ड्राईिंग ब्लोअर को नमी हटाने वाले अनुप्रयोगों के लिए अनुकूलित किया गया है, जहां संदूषण मुक्त, उच्च गति वायु प्रवाह सीधे प्रक्रिया की गुणवत्ता और थ्रूपुट को निर्धारित करता है। उत्पाद की तस्वीरों में पुनर्योजी पक्ष के साथ संपूर्ण एल्यूमीनियम मिश्र धातु इकाई को प्रदर्शित किया गया है {{4}चैनल पंप हेड, विस्तारित ड्यूटी गर्मी अपव्यय के लिए फिनड मोटर बैरल, और एयर चाकू और नोजल अटैचमेंट के लिए थ्रेडेड डिस्चार्ज पोर्ट का आकार। आंतरिक संरचना आरेख गैर-संपर्क प्ररित करनेवाला डिज़ाइन की पुष्टि करते हैं - पंप कक्ष की दीवारों को छुए बिना घूमने वाले ब्लेड - जो वायु प्रवाह में बिल्कुल शून्य तेल या ग्रीस संदूषण की गारंटी देते हैं, जो भोजन ग्रेड सुखाने, इलेक्ट्रॉनिक्स सफाई और चिकित्सा उपकरण निर्माण के लिए एक महत्वपूर्ण आवश्यकता है। फ़िल्टर किया गया इनलेट जाल कणों को वायु पथ में प्रवेश करने से रोकता है, जबकि एकीकृत साइलेंसर डक्ट निरंतर सुखाने के चक्र के दौरान कार्यस्थल ध्वनिक आराम बनाए रखता है। एप्लिकेशन तस्वीरें बोतल में ऑयल फ्री सिंगल स्टेज ड्राईंग ब्लोअर और एयर नाइफ तकनीक का उपयोग करके लाइनों को सुखाने, कार धोने की नमी हटाने वाले स्टेशन, धोने के बाद घटक सुखाने, मुद्रित सर्किट बोर्ड की सफाई, और खाद्य कंटेनर को भरने से पहले सुखाने का वर्णन करती हैं। ऑयल फ्री सिंगल स्टेज ड्रायिंग ब्लोअर साफ, उच्च वेग वाली वायु धारा प्रदान करता है जो नमी संवेदनशील प्रक्रियाओं के लिए आवश्यक होती है, जिसे दुनिया भर के ग्राहकों को शिपमेंट से पहले व्यक्तिगत क्यूसी निरीक्षण और प्रमाणन के साथ Taizhou यिजिया द्वारा निर्मित किया जाता है।
एकल -प्ररित करनेवाला भंवर ब्लोअर पैरामीटर तालिका और समग्र स्थापना आयाम स्पष्टीकरण

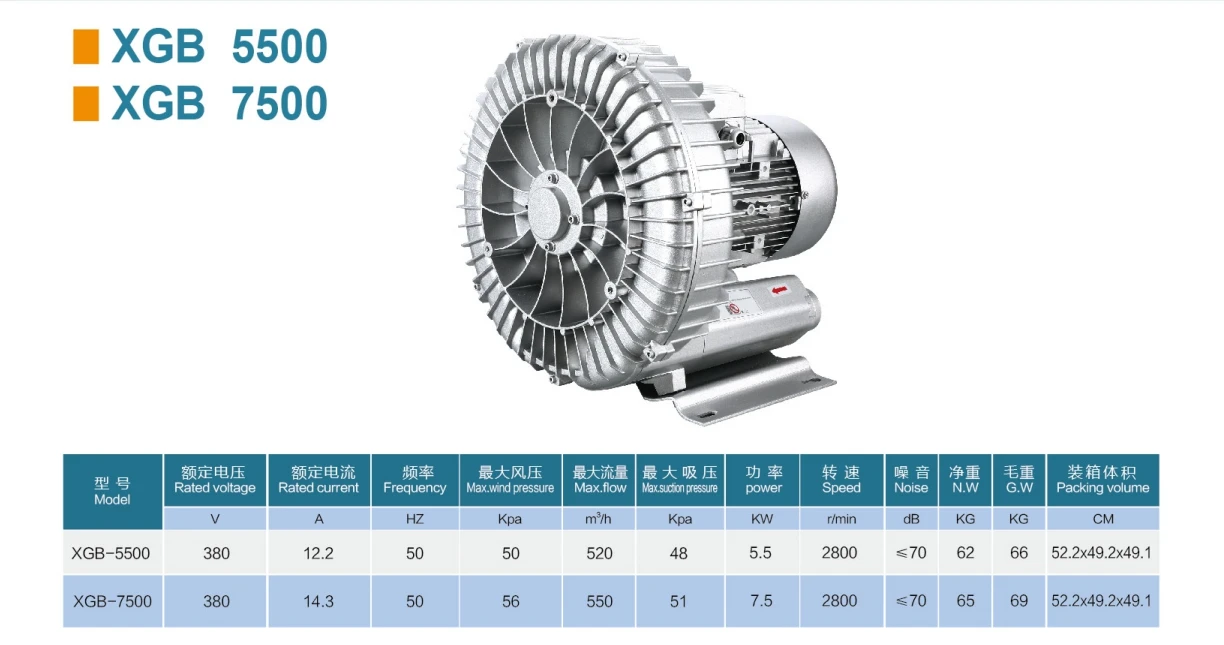

- एकल -प्ररित करनेवाला भंवर ब्लोअर प्रदर्शन पैरामीटर तालिका
|
प्रोडक्ट का नाम |
तेल मुक्त सिंगल स्टेज सुखाने वाला ब्लोअर |
|
नमूना |
एक्सजीबी-7500 |
|
रेटेड वोल्टेज |
380 V |
|
वर्तमान मूल्यांकित |
14.3 A |
|
आवृत्ति |
50 हर्ट्ज |
|
अधिकतम हवा का दबाव |
56 केपीए |
|
अधिकतम प्रवाह |
550 m³/h |
|
अधिकतम सक्शन दबाव |
51 केपीए |
|
शक्ति |
7.5 किलोवाट |
|
रफ़्तार |
2800 आर/मिनट |
|
शोर |
70 डीबी से कम या उसके बराबर |
|
शुद्ध वजन (एनडब्ल्यू) |
65 किग्रा |
|
सकल वजन (जीडब्ल्यू) |
69 किलोग्राम |
|
पैकिंग की मात्रा |
52.2x49.2x49.1 सेमी |

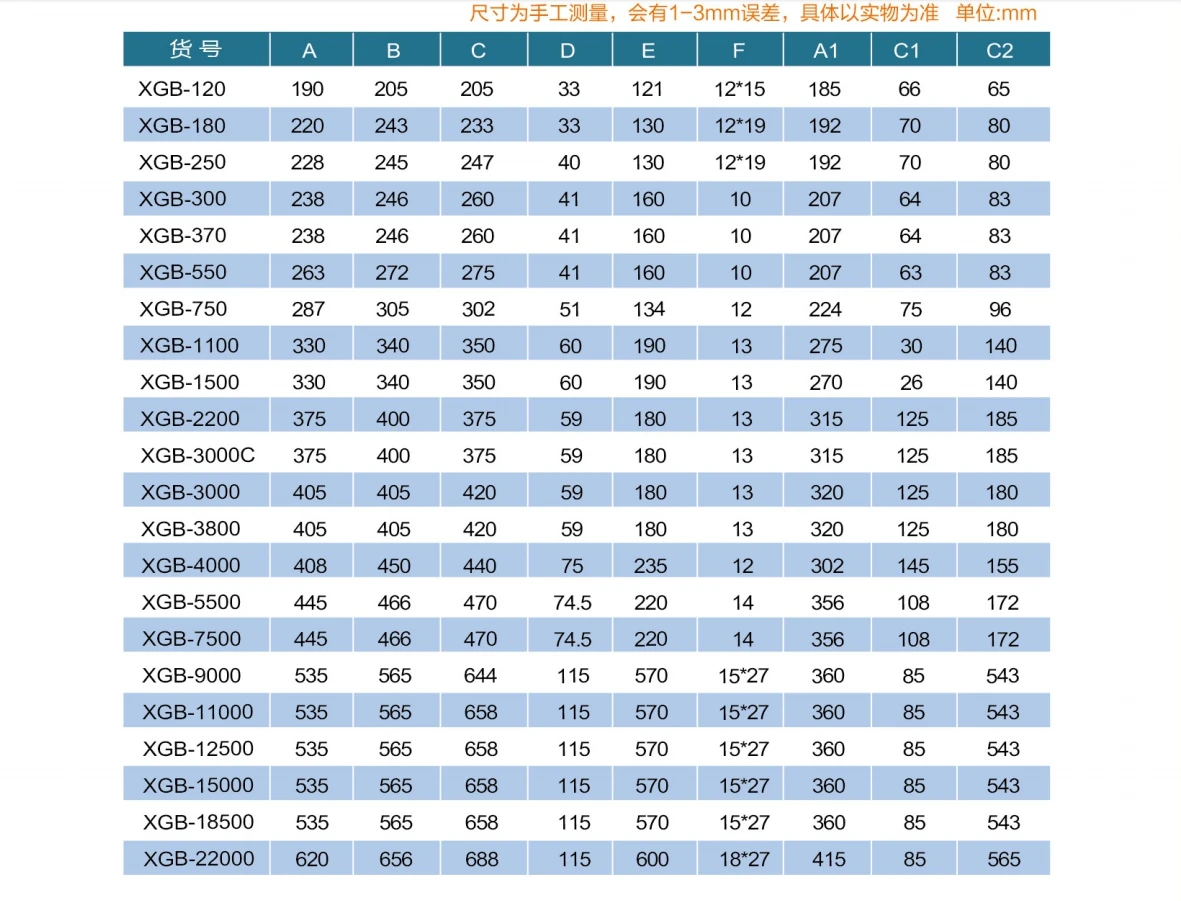

- एकल -प्ररित करनेवाला भंवर ब्लोअर स्थापना आयाम स्पष्टीकरण
अनुप्रयोग परिदृश्यों का परिचय
ऑयल फ्री सिंगल स्टेज ड्राईिंग ब्लोअर को नमी हटाने की प्रक्रियाओं के लिए अनुकूलित किया गया है, जहां संदूषण मुक्त, उच्च {2}वेग वायु प्रवाह सीधे सुखाने की गुणवत्ता और उत्पादन थ्रूपुट को निर्धारित करता है। पेय पदार्थ की बॉटलिंग और कैनिंग लाइनें इन ब्लोअर को पोस्ट {{4}रिंस ड्राईंग स्टेशनों में तैनात करती हैं, जहां तेल {{5}मुक्त हवा की धारा लेबलिंग से पहले कंटेनर सतहों से प्रत्येक पानी की बूंद को हटा देती है - आसंजन विफलता और पैकेजिंग दोषों को रोकती है। खाद्य प्रसंस्करण परिचालन में कन्वेयर बेल्ट को सुखाने, उत्पाद की सतह की नमी को हटाने और कंटेनर को भरने से पहले सुखाने के लिए ऑयल फ्री सिंगल स्टेज ड्राईंग ब्लोअर का उपयोग किया जाता है, जिसमें खाद्य सुरक्षा मानकों को पूरा करने के लिए बिल्कुल तेल मुक्त हवा की आवश्यकता होती है। इलेक्ट्रॉनिक्स विनिर्माण और पीसीबी असेंबली लाइनें इन ब्लोअर को सफाई और सुखाने वाले स्टेशनों में एकीकृत करती हैं, जहां घटक की विश्वसनीयता और सोल्डर संयुक्त अखंडता के लिए संदूषण मुक्त वायु प्रवाह महत्वपूर्ण है। ऑयल फ्री सिंगल स्टेज ड्राईंग ब्लोअर कार धोने की सुखाने वाली सुरंगों, चिकित्सा उपकरण निर्माण सुखाने वाले स्टेशनों, मशीनिंग दुकानों में धोने के बाद घटकों को सुखाने, और फार्मास्युटिकल पैकेजिंग लाइन नमी नियंत्रण - को भी शक्ति प्रदान करता है, जहां हवा का प्रवाह उस उत्पाद जितना साफ होना चाहिए जितना वह संपर्क करता है।
अनुकूलित प्रसंस्करण वर्कफ़्लो
यिजिया छह गुणवत्ता गेटवे के माध्यम से ऑयल फ्री सिंगल स्टेज ड्राईिंग ब्लोअर अनुकूलन परियोजनाओं का प्रबंधन करती है जो यह सुनिश्चित करती है कि आपके प्रारंभिक विचार और वितरित उत्पाद के बीच कुछ भी छूट न जाए।
गेटवे 1 - विशिष्टता संरेखण: हम प्रत्येक तकनीकी और वाणिज्यिक आवश्यकता को एक साझा विनिर्देश शीट में दस्तावेजित करते हैं जो परियोजना आधार रेखा के रूप में कार्य करती है।
गेटवे 2 - वाणिज्यिक अनुबंध: एक बाध्यकारी कोटेशन जारी किया जाता है जिसमें सभी कस्टम तत्वों को निश्चित मूल्य निर्धारण, लीड समय और भुगतान शर्तों के साथ शामिल किया जाता है।
गेटवे 3 - नमूना गेट: उत्पादन प्राधिकरण प्रदान करने से पहले प्रोटोटाइप इकाई को आपके परिभाषित स्वीकृति मानदंडों को पारित करना होगा।
गेटवे 4 - ऑर्डर गेट: खरीद आदेश और जमा संसाधित किए जाते हैं; उत्पादन सामग्री आरक्षित है और शेड्यूलिंग लॉक कर दी गई है।
गेटवे 5 - गुणवत्ता गेट: प्रत्येक इकाई विनिर्देश शीट के विरुद्ध प्रवाह, दबाव, वैक्यूम, शोर और विद्युत मापदंडों की पुष्टि करने वाले कैलिब्रेटेड परीक्षण स्टेशनों से गुजरती है।
गेटवे 6 - शिपमेंट गेट: लोडिंग से पहले अंतिम मात्रा की जांच, पैकेजिंग अखंडता सत्यापन और दस्तावेज़ीकरण पूर्णता की समीक्षा।
पैकेजिंग और परिवहन
फ़ैक्टरी परिचय
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: यदि ब्लोअर ज़्यादा गरम हो जाए तो मुझे क्या करना चाहिए?
उ: सबसे पहले, जांच लें कि इनलेट फिल्टर साफ और अबाधित है। सत्यापित करें कि ऑपरेटिंग दबाव और प्रवाह रेटेड विनिर्देशों के भीतर हैं। कूलिंग एयरफ्लो के लिए यूनिट के चारों ओर पर्याप्त निकासी सुनिश्चित करें (सभी तरफ न्यूनतम 100 मिमी)। जांचें कि विद्युत आपूर्ति वोल्टेज मोटर नेमप्लेट से मेल खाता है। यदि ओवरहीटिंग बनी रहती है, तो लोड कम करें या निदान के लिए हमारी तकनीकी सहायता टीम से संपर्क करें।
प्रश्न: क्या आप थोक ऑर्डर से पहले नमूने प्रदान करते हैं?
उत्तर: हां, हम थोक उत्पादन के लिए प्रतिबद्ध होने से पहले नमूना मूल्यांकन को प्रोत्साहित करते हैं। नमूना इकाइयाँ एक्सप्रेस शिपिंग विकल्पों के साथ मानक मूल्य पर उपलब्ध हैं। OEM अनुकूलित नमूनों के लिए, एक नमूना विकास शुल्क लागू होता है जो आपके पहले थोक ऑर्डर के विरुद्ध जमा किया जाता है। यह सुनिश्चित करता है कि आप पूर्ण उत्पादन से पहले गुणवत्ता, प्रदर्शन और विशिष्टताओं को सत्यापित कर सकते हैं।
प्रश्न: अंतर्राष्ट्रीय शिपिंग के लिए ब्लोअर को कैसे पैक किया जाता है?
उत्तर: प्रत्येक ब्लोअर को व्यक्तिगत रूप से कस्टम कट फोम कुशनिंग के साथ एक प्रबलित निर्यात ग्रेड कार्टन में पैक किया जाता है। कई इकाइयों को धूम्रित लकड़ी के पट्टियों पर पैलेटाइज़ किया जाता है, नमी अवरोधक फिल्म में लपेटा जाता है, और औद्योगिक स्ट्रैपिंग के साथ सुरक्षित किया जाता है। सभी पैकेजिंग ISPM-15 अंतर्राष्ट्रीय फाइटोसैनिटरी मानकों को पूरा करती हैं। वितरकों के लिए कस्टम ब्रांडेड खुदरा पैकेजिंग उपलब्ध है।
प्रश्न: क्या वारंटी कवरेज प्रदान किया जाता है?
उत्तर: सभी XGB पुनर्योजी ब्लोअर पर शिपमेंट की तारीख से 12 महीने की निर्माता वारंटी होती है, जो सामान्य परिचालन स्थितियों के तहत सामग्री और कारीगरी में दोषों को कवर करती है। वारंटी में पुर्जों के प्रतिस्थापन या मरम्मत को शामिल किया गया है। ओईएम भागीदारों और वॉल्यूम खरीदारों के लिए 24 महीने तक की विस्तारित वारंटी विकल्प उपलब्ध हैं। निदान की पुष्टि के 5 व्यावसायिक दिनों के भीतर वारंटी दावों पर कार्रवाई की जाती है।
प्रश्न: खरीद के लिए कौन से स्पेयर पार्ट्स उपलब्ध हैं?
उत्तर: हम इम्पेलर्स, बियरिंग्स, ऑयल सील्स, गैसकेट्स, साइलेंसर फोम, फिल्टर एलिमेंट्स, जंक्शन बॉक्स, मोटर पंखे, बेस प्लेट्स और पूर्ण पंप हेड असेंबली सहित एक व्यापक स्पेयर पार्ट्स सूची बनाए रखते हैं। भागों को इंस्टॉलेशन निर्देशों के साथ व्यक्तिगत रूप से पैक किया गया है। मूल्य निर्धारण और उपलब्धता के लिए अपने मॉडल नंबर और आवश्यक भागों की सूची के साथ हमारी बिक्री टीम से संपर्क करें।
प्रश्न: क्या आप साइट पर स्थापना या प्रशिक्षण की पेशकश करते हैं?
उत्तर: जबकि अधिकांश इंस्टॉलेशन हमारे शामिल दस्तावेज़ों के साथ सीधे हैं, हम साइट पर इंस्टॉलेशन, कमीशनिंग और प्रमुख परियोजना स्थलों पर ऑपरेटर प्रशिक्षण के लिए फैक्ट्री प्रशिक्षित तकनीशियनों की व्यवस्था कर सकते हैं। यह सेवा वॉल्यूम ऑर्डर और टर्नकी प्रोजेक्ट के लिए उपलब्ध है। अपने क्षेत्र में उपलब्धता और कोटेशन के लिए हमारी प्रोजेक्ट इंजीनियरिंग टीम से संपर्क करें।
प्रश्न: XGB श्रृंखला को प्रतिस्पर्धियों से क्या अलग बनाता है?
उत्तर: एक्सजीबी श्रृंखला में विमानन श्रेणी के एल्यूमीनियम मिश्र धातु आवास, प्रीमियम मॉडल पर 100% शुद्ध तांबे की मोटर वाइंडिंग, 180 डिग्री तक रेटेड सटीक सी एंड यू बीयरिंग, ध्वनि को अवशोषित करने वाले स्पंज के साथ एकीकृत साइलेंसर नलिकाएं, फ़िल्टर किए गए एयर इनलेट और शिपमेंट से पहले व्यक्तिगत क्यूसी प्रमाणन शामिल हैं। प्रत्येक इकाई प्रलेखित प्रदर्शन सत्यापन के साथ फ़ैक्टरी परीक्षण पास करती है।
प्रश्न: ऑपरेशन के दौरान यह कितना शोर उत्पन्न करता है?
उ: शोर का स्तर छोटे मॉडलों के लिए 46 डीबी(ए) से लेकर 50 हर्ट्ज़ {{3%) पर सबसे बड़ी इकाइयों के लिए 80 डीबी(ए) तक होता है, जो लगभग शांत कार्यालय से लेकर व्यस्त सड़क पर बातचीत के बराबर होता है। सभी XGB ब्लोअर में सघन ध्वनि सोखने वाले स्पंज के साथ इन साइलेंसर डक्ट्स की सुविधा होती है। शोर के प्रति संवेदनशील वातावरण के लिए, बाहरी साइलेंसर और ध्वनिक आवरण वैकल्पिक सहायक उपकरण के रूप में उपलब्ध हैं।
प्रश्न: अधिकतम ऑपरेटिंग तापमान क्या है?
उत्तर: मानक XGB ब्लोअर 15 डिग्री से 40 डिग्री के परिवेश के तापमान में विश्वसनीय रूप से काम करते हैं और इनलेट पर हवा का तापमान 40 डिग्री से अधिक नहीं होता है। मोटर को क्लास एफ इन्सुलेशन (155 डिग्री) के लिए रेट किया गया है, और बीयरिंग 180 डिग्री के लिए निर्दिष्ट हैं। उच्च तापमान वाले अनुप्रयोगों के लिए, कृपया कस्टम कॉन्फ़िगरेशन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
प्रश्न: क्या मैं गति को नियंत्रित करने के लिए वीएफडी (परिवर्तनीय आवृत्ति ड्राइव) का उपयोग कर सकता हूं?
उत्तर: हाँ, XGB ब्लोअर मोटर की रेटेड फ़्रीक्वेंसी रेंज (आमतौर पर 25-60Hz) के भीतर VFD नियंत्रण के साथ संगत हैं। गति समायोजन आपको अपनी सटीक प्रक्रिया आवश्यकताओं के लिए प्रवाह और दबाव को ठीक करने की अनुमति देता है। ध्यान दें कि गति को आनुपातिक रूप से कम करने से प्रवाह और दबाव दोनों कम हो जाते हैं। वीएफडी आकार संबंधी अनुशंसाओं के लिए हमारी तकनीकी टीम से परामर्श लें।
